Zeiss Spaltlampen Imaging Modul
So wird die Aufnahme hochauflösender Bilder und Videos zum Kinderspiel
Integrierte Bildgebung
Das SL Imaging Modul ist Teil aller ZEISS Spaltlampen. Es besteht aus zwei Komponenten: die SL cam 5.0 als voll integriertes, kompaktes 5-Megapixel-Kameramodul und die SL Imaging Software. Die SL cam 5.0 befindet sich zwischen Tubus und variablem Vergrößerungswechsler und ist nahtlos mit der Spaltlampe verbunden. Sie erfasst hochwertige, hochauflösende Bilder und Videos für Ihre Dokumentation.
SL-Arbeitsstation
Entsprechend der Medizinproduktnorm IEC 60601-1 wird die SL-Arbeitsstation mit installierter Imaging Software geliefert. Zusätzlich ist es möglich die SL-Imaging Software auf all Ihren Praxis-PCs bereitzustellen.
Zusatzoptionen
Für die aktuellen Modelle SL 115 Classic, SL 120, SL 220 und SL 130 sind SL cam 5.0 Kameramodule verfügbar. Für die Optimierung der Modelle 20 SL und 30 SL bzw. Strahlenteiler können Adapter verwendet werden.
Anzeige von Patientendaten
Legen Sie hier neue Patienten an oder arbeiten Sie Bestandsdaten. Jede Untersuchung kann mit einer Sitzungs-ID versehen werden, die dem entsprechenden Patienten zugeordnet ist. Nutzen Sie die Kommentarfunktion, um zusätzliche Informationen zu ergänzen.

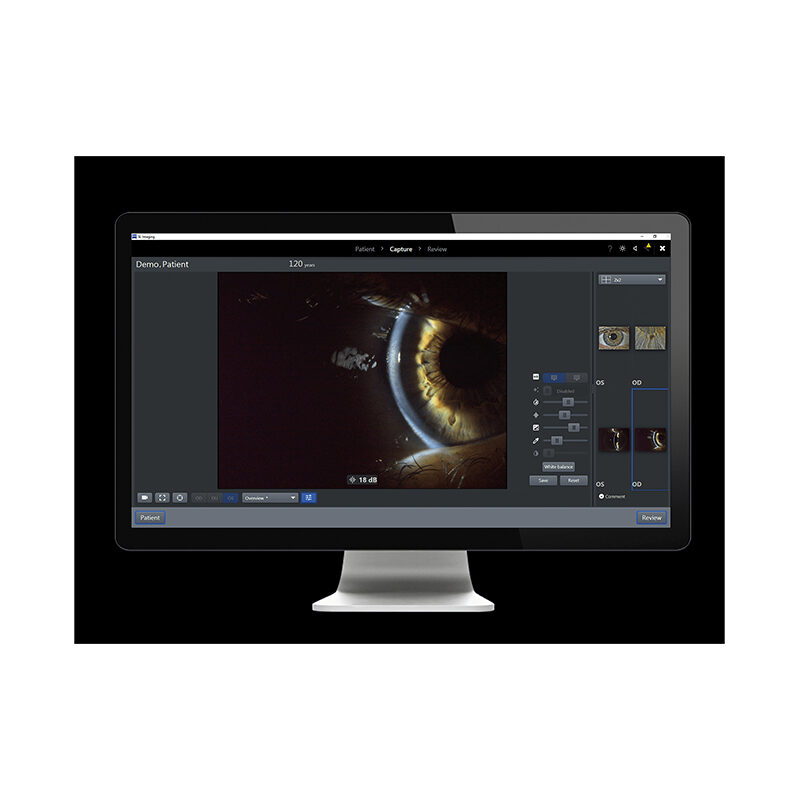

Aufnahmemodus
Hier wird Ihnen das Livebild Ihrer Untersuchung angezeigt. Gibt es spezielle Präferenzen oder besondere Untersuchungsbedingungen, können Sie die Kameraeinstellungen anpassen. Dies sind z.B. die Belichtungszeit oder die Empfindlichkeit für Spalt- und Übersichtsaufnahmen. Völlig automatisch speichern Sie das zuletzt aufgenommene Bild oder Video. Dabei umfasst eine Aufnahme bis zu 5 Bilder gleichzeitig. Nach Selektion der Bilder können Sie diese dann manuell speichern.
Die Bildrechte liegen bei Zeiss.
Technische Daten
| SL cam 5.0 | ||
|---|---|---|
| Sensorgröße |
5 MP (2592 x 1944 Pixel) | |
| Maximale Kameraauflösung |
Ca. 15 fps bei mittlerer Auflösung 1296 x 972 Pixel | |
| Schnittstelle |
USB 2.0, 400 Mb/s | |
| Abmessungen (B x H x T) | Modellabhängig Max. 80 mm x 60 mm x 40 mm |
|
| Gewicht | Modellabhängig Max. 0,35 kg max. 0,08 lbs |
|
| SL-Imaging-Software Mindestanforderungen Hardware |
||
| Frequenz | Min. 2,26 GHz | |
| Festplattenspeicher | Min. 250 GB | |
| RAM | Min. 4 GB | |
| Schnittstelle | Min. 2 x USB 2.0 CD/DVD-Laufwerk |
|
| Bildschirmauflösung | Notebook: min. 1600 x 900 Pixel, opt. 1920 x 1080 Pixel PC-Bildschirm: min. 1280 x 1024 Pixel |
|
| Freier Speicher | SL-Imaging-Software: 60 MB SL-Imaging-Software und Microsoft .Net-Software: 2 GB |
|
| Betriebssystem | Windows XP 32 Bit, Service Pack 3 Microsoft Windows 7 Professional 32/64 Bit, Service Pack 1 |
|
| Software | Adobe Acrobat Reader Version 9 oder höher Microsoft Media Player Version 10 oder höher Microsoft .Net Framework 4 |
|
