Tomey A/B-Scanner
Der Tomey A/B-Scanner ist ein leistungsstarkes Diagnostikgerät für die ophthalmologische Ultraschalluntersuchung. Seine modulare Bauweise erlaubt eine Anpassung individuell an verschiedene Anforderungen z.B. Routineeinsatz oder spezielle Anwendungen.
Ausgestattet mit einem hochauflösenden 10 MHz A-Scan bietet der Scanner präzise Messungen der Augenlänge – ideal für die Biometrie und IOL-Berechnung. Die 10 MHz 2-Ring Array B-Sonde liefert klare B-Bilder für eine zuverlässige Beurteilung intraokularer Strukturen.
Optional kann der Scanner um eine Pachymetrie-Funktion erweitert werden, mit der sich die Hornhautdicke exakt bestimmen lässt. Die ebenfalls optional erhältliche UBM 40 MHz B-Sonde ermöglicht hochauflösende Darstellungen des vorderen Augenabschnitts, selbst bei trübem Medium.
Für noch detailliertere Diagnosen steht die A-Gewebediagnostik zur Verfügung.
Alle Untersuchungsdaten werden in der integrierten Datenbank übersichtlich gespeichert und sind jederzeit abrufbar. So lässt sich ein effizienter Arbeitsablauf und eine lückenlose Dokumentation gestalten.
Ihre Vorteile auf einen Blick
- Integrierte Datenbank
- Biometer A-Scan 10 MHz

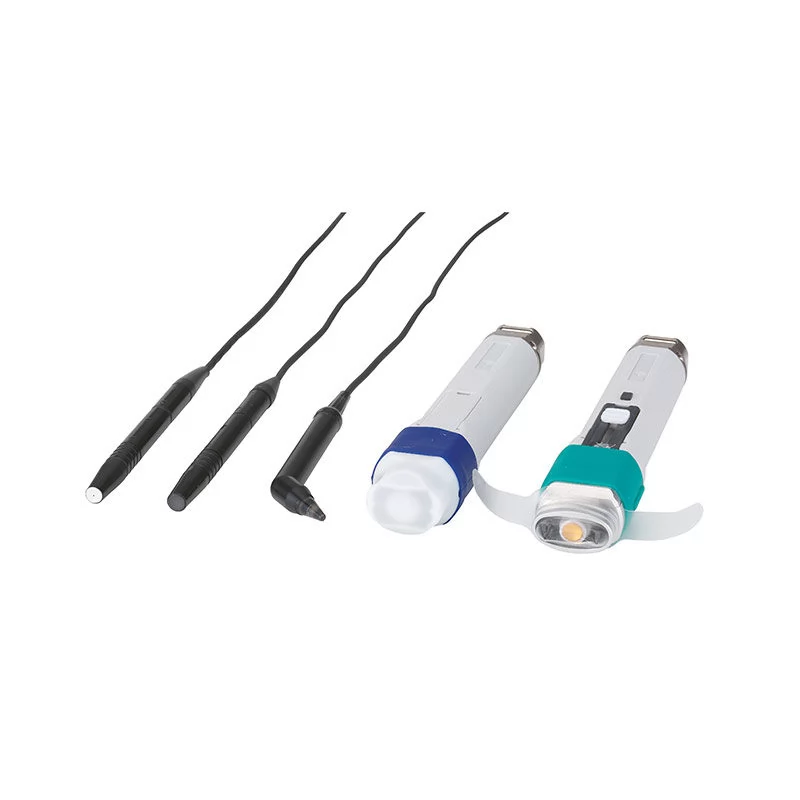

- 10 MHz 2-Ring Array B-Sonde
- Pachymetrie (optional)
- UBM 40 MHz B-Sonde (optional)
- A-Gewebediagnostik (optional)
- Modular konfigurierbar
Die Bildrechte liegen bei Tomey.
Technische Daten
| 10 MHz B-Modus (Bildanzeige) | |
| Bildfrequenz (Frame Rate) | Basis-Modus: 20 Bilder/Sekunde |
| Bildanzeigebereich | Standard: 35,2 mm / 52° (bei Ultraschallgeschwindigkeit = 1550 m/s) Breit: 48,0 mm / 52° (bei Ultraschallgeschwindigkeit = 1550 m/s) |
| Anzeigeauflösung | Laterale Genauigkeit: 0,6 mm Axiale Genauigkeit: 0,6 mm |
| 10 MHz B-Schallkopf | |
| Sonden-Typ: | 2-Ring |
| Abtastverfahren: | Sektor-Scan |
| Akustische Linien: | 131 Linien (Schrittweite 0,4°) |
| Axiallängen-Messung (Biometrie) | |
| Axiallänge: | 15,00 mm bis 45,00 mm |
| Vordere Kammer (ACD): | 1,80 mm bis 7,00 mm |
| Linsendicke: | 2,00 mm bis 6,00 mm |
| Messgenauigkeit: | ±0,1 mm |
| Messauflösung: | 0,01 mm |
| IOL-Stärke-Berechnung (Intraokularlinse) | |
| Berechnungsmethoden: | Haigis Standard, Haigis optimiert, Hoffer® Q, Holladay 1, SRK II, SRK/T, SRK SHOWA, Shammas-PL, SRK/T Double K |
| Biometrie-Schallkopf | |
| Typ: | Festkörper (Solid State) |
| Fixierlicht: | In der Sonde eingebaut, Rote LED |
| Frequenz des Wandlers: | 10 MHz |
| Spitzendurchmesser: | 5,3 mm Ø |
| Abmessungen / Gewicht: | 8 mm Ø × 100 mm / 30 g |
| Hornhautdickenmessung (Pachymetrie) | |
| Messbereich: | 150 μm bis 1.500 μm |
| Messgenauigkeit: | ±5 μm |
| Messauflösung: | 1 μm |
| Pachymetrie-Schallkopf | |
| Typ: | Festkörper |
| Frequenz des Wandlers: | 20 MHz |
| Spitzendurchmesser: | 1,5 mm mit einem Winkel von 45° |
| Abmessungen / Gewicht: | 8,8 mm Ø × 90 mm / 40 g |
| A-Scan Diagnostik | |
| Messbereich: | 60 mm |
| A-Scan Diagnostik-Schallkopf | |
| Typ: | Festkörper |
| Frequenz des Wandlers: | 10 MHz |
| Spitzendurchmesser: | 6,0 mm Ø |
| Abmessungen / Gewicht: | 8 mm Ø × 100 mm / 30 g |
| Abmessungen und elektrische Anforderungen | |
| Abmessungen (BxHxT): | 310 mm × 214 mm × 326 mm |
| Gewicht: | 6 kg |
| Spannung: | 100 VAC bis 240 VAC |
| Frequenz: | 50/60 Hz |
| Leistungsaufnahme: | 120 VA |

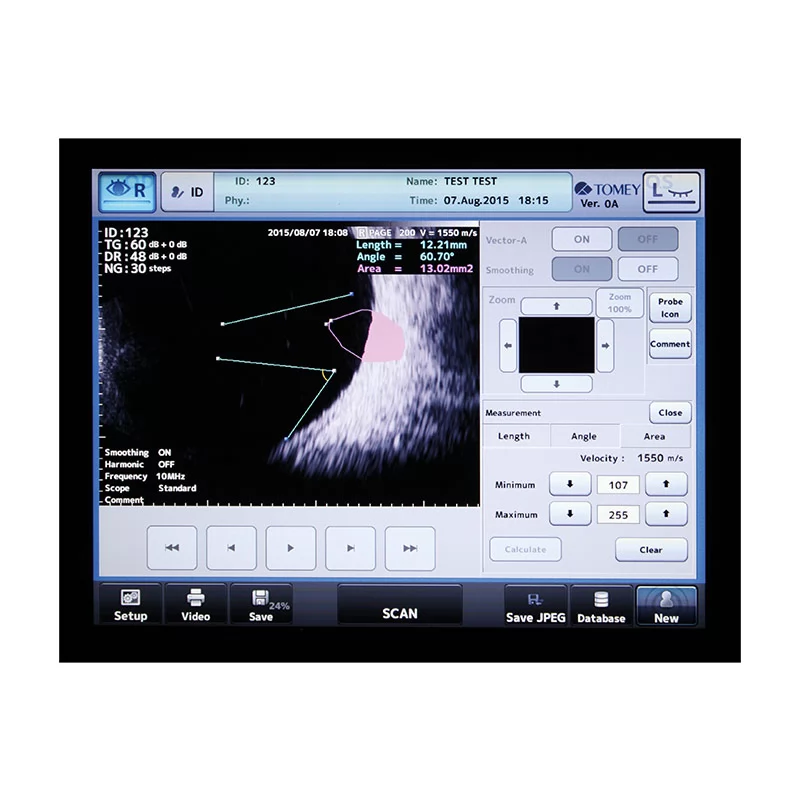

| Anzeige: | 10,4“ TFT LCD Farb-Touchscreen |
