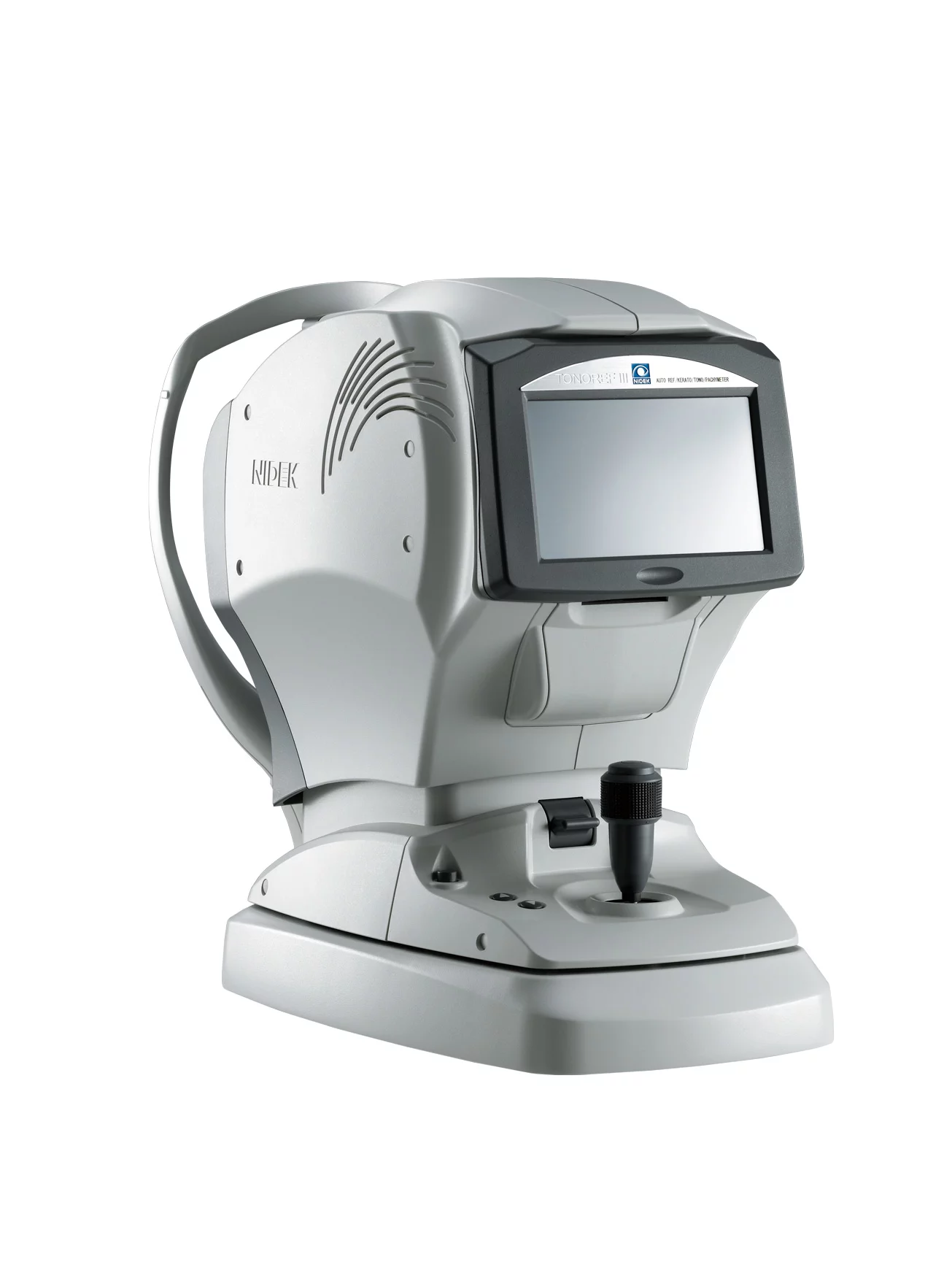

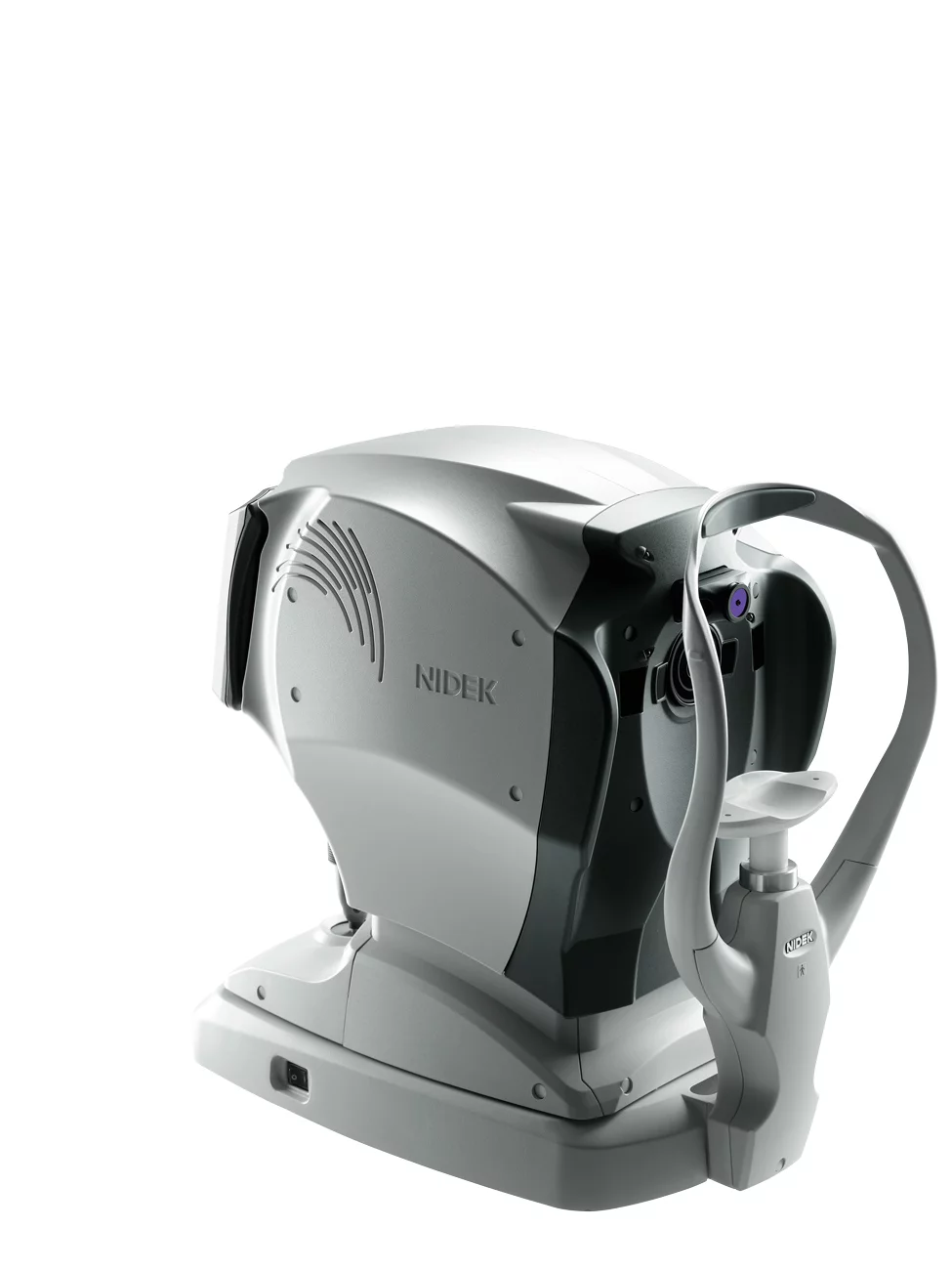

NIDEK Tonoref III Non-Contact-Tonometer/Autorefraktometer
Vier Messfunktionen in einem Gerät: Refraktometer, Keratometer, Tonometer und Pachymeter
Das Tonoref III von OCULUS/NIDEK ist ein Kombinationsgerät aus einem Autorefrakto-Keratometer (ARK) und einem Non-Contact-Tonometer (NT) mit integrierter Messung der Hornhautdicke. Durch die Kombination der Messungen von Refraktion, Hornhautkrümmung, Augeninnendruck sowie Hornhautdicke erhalten Sie schnelle und präzise Informationen. Das Tonoref III überzeugt durch die hohe Reproduzierbarkeit der Messwerte und die einfache Handhabung. Alle Messergebnisse werden in einem übersichtlichen Display dargestellt.
4 Messfunktionen in einem
Automatische Zentrierung, Fokussierung und Messauslösung für alle vier Messfunktionen. Refraktion, Keratometrie, Non-Contact-Tonometrie und Pachymetrie können direkt hintereinander ausführt oder auch einzeln angewählt werden.
- Mehrere Funktionen in einem Gerät sparen Platz und Zeit
- Das schwenkbare Display vermeidet Blendungen und ermöglicht dem Anwender Messungen im Stehen oder Sitzen auszuführen.
- Messung von Pupillendistanz, Cornea-Durchmesser, Pupillendurchmesser
- Elektromotorisch höhenverstellbare Kinn- und Stirnstütze
- Absolut leiser und sanfter Luftimpuls bei der Tonometrie
- Sichere und reproduzierbare objektive Refraktion auch bei Katarakt
- Mindestpupillendurchmesser: 2 mm
Zwei Messareale zur Unterscheidung zwischen Tag- und Nachtrefraktion
Die Messwerte des 3,5 mm- und des 6 mm-Areals werden gleichzeitig ermittelt und verglichen. Sie geben so Aufschluss über einen Unterschied der Refraktion unter photopischen und mesopischen Bedingungen.
Objektive Messung der Akkommodationsbreite
Während der Proband in das Gerät blickt, bewegt sich ein Fixationsobjekt aus der Ferne auf ihn zu. Während des Akkommodationsprozesses werden Refraktion und Pupillenkontraktion kontinuierlich gemessen und anschließend grafisch dargestellt.
Visualisierung von Trübungen durch Retro-Illumination
Als Ergänzung zur Refraktion können Bilder der optischen Medien unter Retro-Illumination erstellt werden. Diese Bilder geben Aufschluss über Trübungen, die den Visus beeinflussen können.
Die Bildrechte liegen bei OCULUS.
Technische Daten
| Autorefrakto-Keratometer | ||
| Refraktion | ||
| Messbereich | Sphäre | -30,0 dpt bis +25,0 dpt (in 0,01 dpt-, 0,12 dpt- und 0,25 dpt-Schritten) |
| Zylinder | 0 dpt bis ±12 dpt (in 0,01 dpt-, 0,12 dpt- und 0,25 dpt-Schritten) |
|
| Achse | 0° bis 180° (in 1°- und 5°-Schritten) |
|
| Minimaler Pupillendurchmesser | 2,0 mm | |
| Messareal | Ø 1 mm – 6 mm | |
| Keratometrie | ||
| Messbereich | HH-Krümmung | 5,00 bis 13,00 mm (in 0,01 mm-Schritten) |
| HH-Brechkraft | 25,96 dpt bis 67,50 dpt (in 0,01 dpt-, 0,12 dpt- und 0,25 dpt-Schritten) |
|
| HH-Astigmatismus | 0 dpt bis ±12,0 dpt (in 0,01 dpt-, 0,12 dpt- und 0,25 dpt-Schritten) |
|
| Achse | 0° bis 180° (in 1°- und 5°-Schritten) |
|
| Tonometer | ||
| Messbereich | 1 mmHg bis 60 mmHg | |
| Messbereichseinstellung | APC 40, APC 60 (APC = Luftimpulskontrolle) | |
| Arbeitsabstand | 11 mm | |
| Fixationszeichen | Fixationslicht | |
| Non-Contact-Pachymetrie | ||
| Messbereich | 300-800 µm in 1 µm-Schritten | |
| Allgemein | ||
| Automatische Zentrierung | in X-, Y- und Z-Richtung, automatische Messauslösung | |
| Pupillendistanz (PD) | 30 mm bis 85 mm (in 1 mm-Schritten) | |
| Corneadurchmesser (CS) | 10,0 mm bis 14,0 mm (in 0,5 mm-Schritten) | |
| Pupillengröße (PS) | 1,0 mm bis 10,0 mm (in 0,5 mm-Schritten) | |
| Monitor | 7″-VGA-Farb-LCD, schwenkbar | |
| Drucker | Thermodrucker mit automatischem Papierabschneider | |
| Konnektivität | Das Tonoref III kann im NIDEK-Datenverbund an die automatischen Phoroptoren RT-2100, RT-3100, RT-5100 und RT-6100 angeschlossen werden. | |
| Anbindung | Über die serielle bzw. LAN-Schnittstelle ist eine Anbindung an gängige Praxis- und Augenoptiker-Software möglich. | |
| Spannungsversorgung | AC 100-240 V +/- 10 % | |
| Leistungsaufnahme | 100 VA | |
| Abmessungen (B x T x H) | 260 x 495 x 460 mm | |
| Gewicht | 22 kg | |
| Standard-Zubehör | Sicherungen, Druckerpapier, Kinnstützpapier, Netzkabel, Staubschutzhaube, Modellauge mit Kontaktlinsenhalter, Abdeckkappe für das Messfenster |
|
